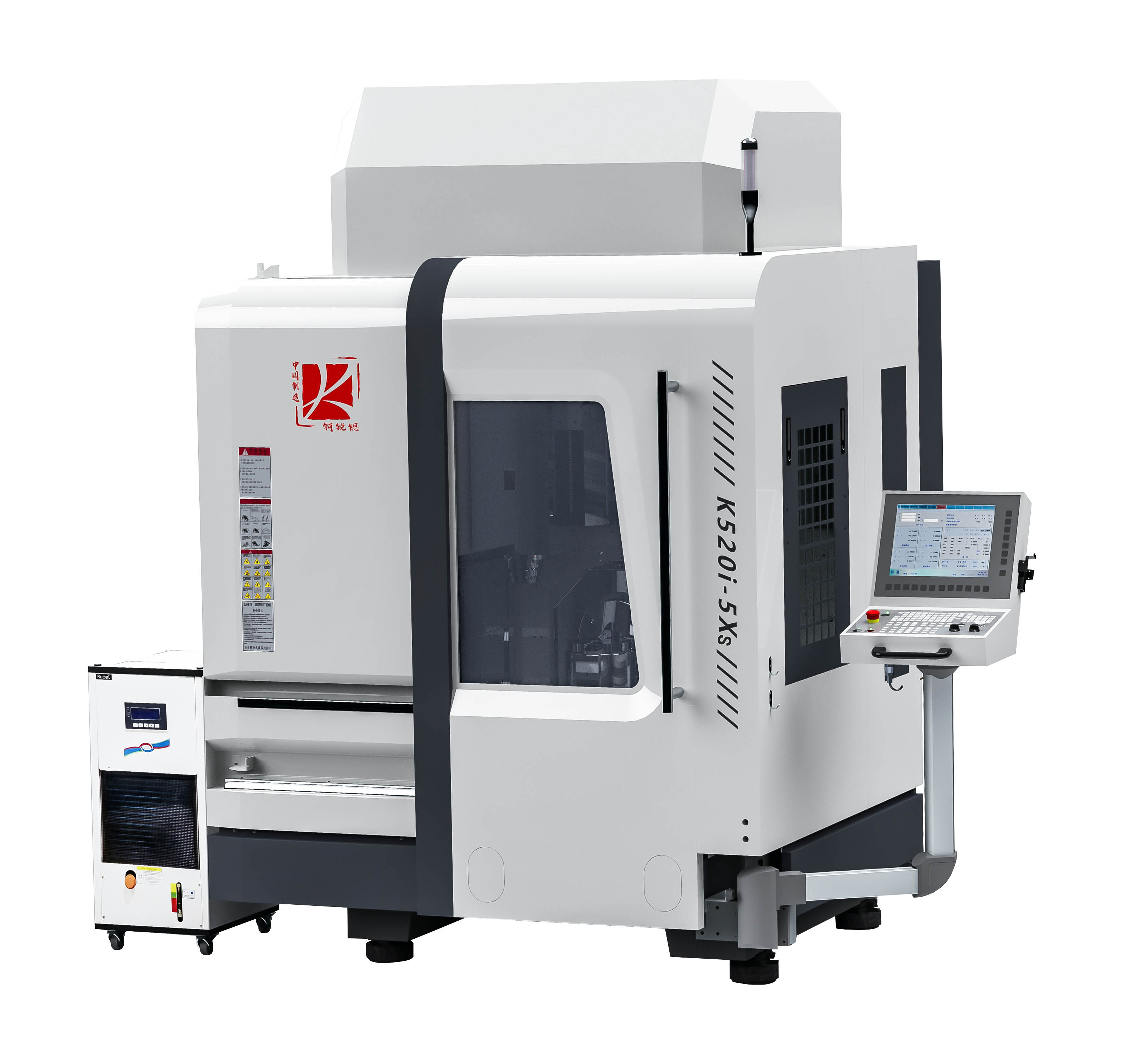

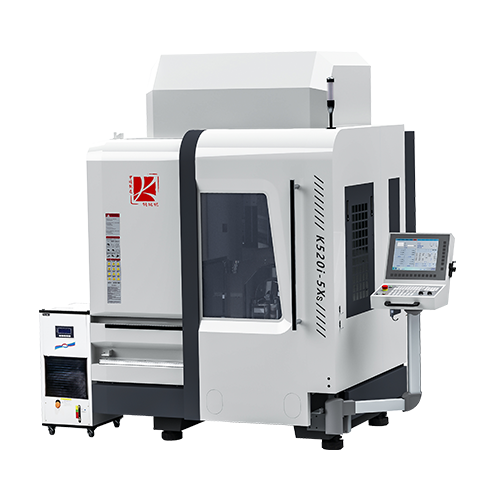

| 项目 | K520i-5Xs | |
| 机床部分标准规格 | ||
| 加工范围 | X轴行程 | 500mm |
| Y轴行程 | 200mm | |
| Z轴行程 | 200mm | |
| 工作台面到主轴端面的距离 | 92 - 292mm | |
| 转台 | 盘面大小 | 200mm |
| 驱动方式 | 电机直驱 | |
| 台面最大承重 | 30kg（均一承重） | |
| 最高转速 | B轴;200RPM C轴;400RPM | |
| B轴回转角度 | ±135° | |
| B/C轴重复定位精度 | ±2" | |
| 主轴 | 型式 | 内藏式主轴 |
| 转速 | 30000RPM | |
| 主轴端（公称主轴号码） | 1/10锥度HSK E40 | |
| 主轴电机 | 11KW | |
| 主轴最大夹持刀具直径 | 16mm | |
| 进给速度 | 快进速度X/Y/Z | 60/60/60m/min（出机设定三轴为18m/min） |
| 切削进给速度X/Y/Z | 1-30,000mm/min | |
| 最大加速度X/Y/Z | 0.6g/0.7g/1.0g | |
| 换刀装置 | 刀柄类型 | HSK E40 |
| 刀库刀位数 | 32 tools | |
| 刀具最大直径 | 55mm（满刀） | |
| 邻空刀 | 115mm | |
| 刀具最大长度 | 180mm | |
| 刀具选择方式 | 随机就近 | |
| 刀具最大重量 | 3kg/把 | |
| 换刀时间（刀具至刀具） | 1.55秒 | |
| 精度 | 定位精度 | ≤0.003mm |
| 重复定位精度 | ≤0.002mm | |
| 所需动力源 | 气压源 | 6.5Kgf/cm² |
| 电压源 | 3x380,10kVA | |
| 机床尺寸 | 占地面积 | 3676 x 3001 x 2585mm |
| 机床重量 | 4400kg | |
工件材质：铝6063
加工刀具：D8
主轴转速：22000RPM
精加工时间：18s
加工设备：K520i-5Xs
工件材质：铝6063
加工刀具：R0.5
主轴转速：22000RPM
精加工时间：2h10min
加工设备：K520i-5Xs
工件材质：铝6063
加工刀具：R2
主轴转速：20000RPM
精加工时间：4h20min
加工设备：K520i-5Xs
工件材质：铝6063
加工刀具：R2
主轴转速：18000RPM
精加工时间：6h
加工设备：K520i-5Xs
工件材质：铝6063
加工刀具：R1 / R0.5
主轴转速：20000RPM
精加工时间：6h15min
加工设备：K520i-5Xs
工件材质：铝6063
加工刀具：R1
主轴转速：16000RPM
精加工时间：30min
加工设备：K520i-5Xs
