设备亮点

钶锐锶的可靠性和易于维护性为您机器的准确性和生产力提供保障，为您带来大量价值和回报率

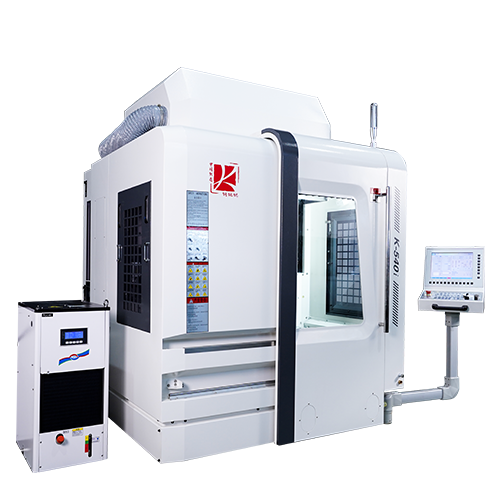

K 540i-500-500.png

行程：500x400x200mm
人造大理石床身
三轴直线电机及光栅尺(Heidenhain)
30000RPM,HSK E40,内藏式主轴
主要适用于微孔、微槽、光学模具及3D热弯石墨模具加工

规格参数

钶锐锶一直坚持以制造属于中国的高端数控设备为己任

项目	K-540i
机床部分标准规格
加工范围	X轴行程	500mm
	Y轴行程	400mm
	Z轴行程	200mm
	工作台面到主轴端面的距离	155 - 355mm
工作台	工作台大小（X轴方向，Y轴方向）	500 x 400mm
	台面最大承重	300kg（均一承重）
	作业面形状	T槽公称10 x 间隔100mm x 4个
主轴	型式	内藏式主轴
	转速	30000RPM
	主轴端（公称主轴号码）	1/10锥度HSK E40
	主轴电机	11KW
	主轴最大夹持刀具直径	16mm
进给速度	快进速度X/Y/Z	60/60/60m/min（出机设定三轴为18m/min）
	切削进给速度X/Y/Z	1-30,000mm/min
	最大加速度X/Y/Z	0.6g/0.7g/1.0g
换刀装置	刀柄类型	HSK E40
	刀库刀位数	20 tools
	刀具最大直径	55mm（满刀）
	邻空刀	115mm
	刀具最大长度	140mm
	刀具选择方式	随机就近
	刀具最大重量	3kg/把
	换刀时间（刀具至刀具）	1.55秒
精度	定位精度	≤0.003mm
精度	重复定位精度	≤0.002mm
所需动力源	气压源	6Kgf/cm²
所需动力源	电压源	3x380,10kVA
机床尺寸	占地面积	3700 x 3290 x 2700mm
机床尺寸	机床重量	5500kg

加工样品展示

设备应用涉及3C行业、模具加工、光学、汽配、LED封装、航天航空、医疗、液态硅胶等多个领域
