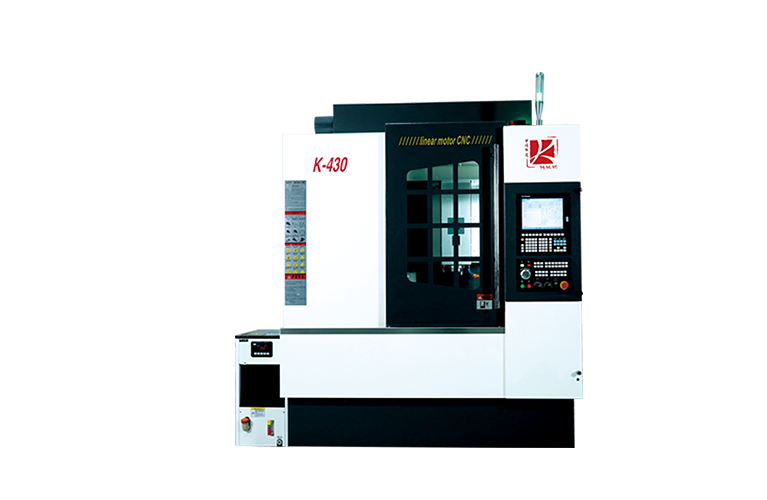

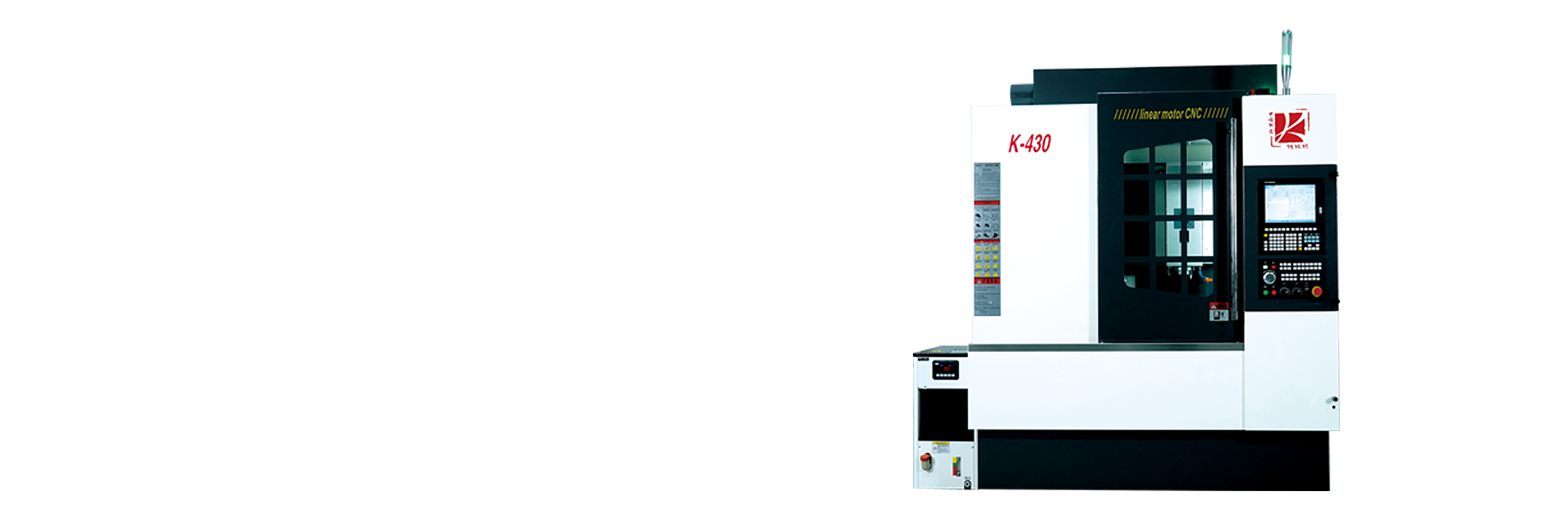

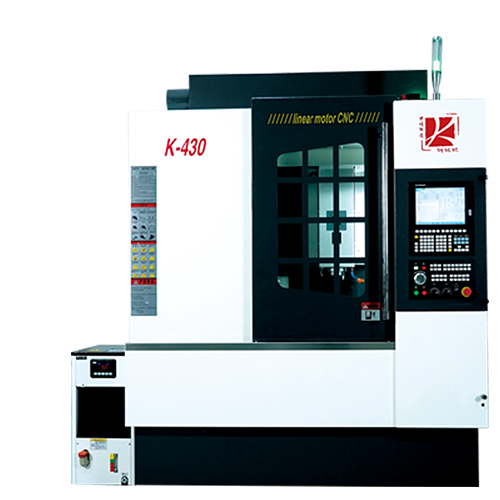

| 项目 | K-430 | |
| 机床部分标准规格 | ||
| 加工范围 | X轴行程 | 350mm |
| Y轴行程 | 400mm | |
| Z轴行程 | 230mm | |
| 工作台面到主轴端面的距离 | 265 - 495mm | |
| 主轴端面到转台端面的距离 | 53-283mm | |
| 工作台 | 工作台大小（X轴方向，Y轴方向） | 500 x 400mm |
| 台面最大承重 | 100kg（均一承重） | |
| 作业面形状 | T槽公称10 x 间隔100mm x 4个 | |
| 主轴 | 型式 | 内藏式主轴 |
| 转速 | 30000RPM | |
| 主轴端（公称主轴号码） | 1/10锥度HSK E40 | |
| 主轴电机 | 6.0kw | |
| 主轴最大夹持刀具直径 | 16mm | |
| 进给速度 | 快进速度X/Y/Z | 60/60/60m/min |
| 切削进给速度X/Y/Z | 200-30,000mm/min | |
| 最大加速度 | 1.4g | |
| 换刀装置 | 刀柄类型 | HSK E40 |
| 刀库刀位数 | 20 tools | |
| 刀具最大直径 | 55mm（满刀） | |
| 邻空刀 | 115mm | |
| 刀具最大长度 | 170mm | |
| 刀具选择方式 | 随机就近 | |
| 刀具最大重量 | 3kg/把 | |
| 换刀时间（刀具至刀具） | 1.55秒 | |
| 精度 | 定位精度 | ≤0.005mm |
| 重复定位精度 | ≤0.003mm | |
| C轴定位精度 | ±10‘’ | |
| 所需动力源 | 气压源 | 6Kgf/cm² |
| 电压源 | 3x380,8kVA | |
| 机床尺寸 | 占地面积 | 2510x2130x2510mm |
| 机床重量 | 4500kg | |
工件材质：PEI
加工刀具：Φ0.15mm微孔钻
主轴转速：20000RPM
精加工时间：1h30min
工件尺寸：55*38*6mm
工件材质：PEEK
加工刀具：Φ0.2mm微孔钻
主轴转速：26000RPM
精加工时间：1h30min
工件尺寸：110*38*15mm
工件材质：PEI
加工刀具：Φ0.1mm微孔钻
主轴转速：26000RPM
精加工时间：65min
工件尺寸： 38*33*2mm
工件材质：铝6063
加工刀具：PCD-R8
表面粗糙度：Ra0.21μm
精加工时间：3min
工件尺寸：62*38*12mm
工件材质：铝6063
加工刀具：PCD-R8
表面粗糙度：Ra0.2μm
精加工时间：9min18s
工件尺寸：33*18*13mm
工件材质：铝6063
加工刀具：PCD-R8
表面粗糙度：Ra0.18μm
精加工时间：4min46s
工件尺寸：305*215mm
