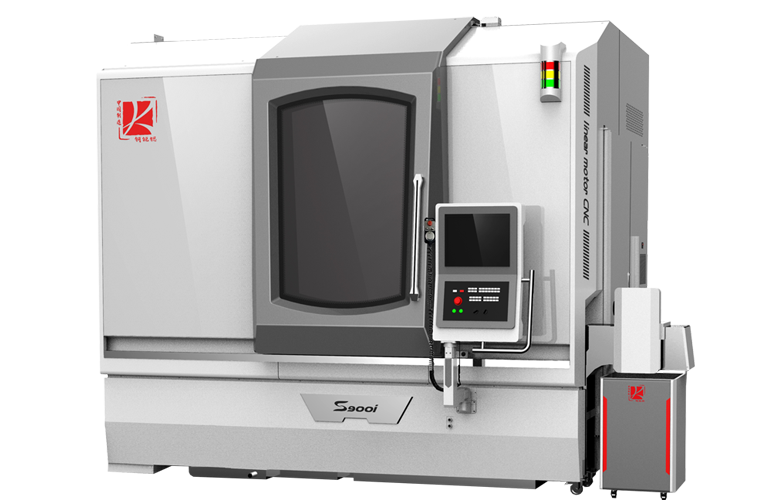

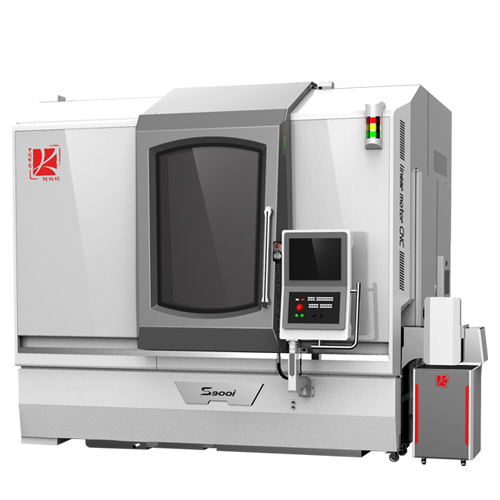

| 项目 | S900i | |
| 机床部分标准规格 | ||
| 加工范围 | X轴行程 | 900mm |
| Y轴行程 | 600mm | |
| Z轴行程 | 400mm | |
| 工作台面到主轴端面的距离 | 174 - 574mm | |
| 工作台 | 工作台大小（X轴方向，Y轴方向） | 1000 x 600mm |
| 台面最大承重 | 800kg（均一承重） | |
| 作业面形状 | T槽 公称18 x 间隔100mm x 5个 | |
| 主轴 | 型式 | 内藏式主轴 |
| 转速 | 36000RPM | |
| 主轴端（公称主轴号码） | 1/10锥度HSK E50 | |
| 主轴电机 | 16KW | |
| 主轴最大夹持刀具直径 | 20mm | |
| 进给速度 | 快进速度X/Y/Z | 60/60/60m/min（出机设定三轴为18m/min） |
| 切削进给速度X/Y/Z | 1-30,000mm/min | |
| 最大加速度X/Y/Z | 0.6g/0.5g/0.6g | |
| 换刀装置 | 刀柄类型 | HSK E50 |
| 刀库刀位数 | 32 tools | |
| 刀具最大直径 | 75mm（满刀） | |
| 邻空刀 | 100mm | |
| 刀具最大长度 | 256mm | |
| 刀具选择方式 | 随机就近 | |
| 刀具最大重量 | 7kg/把 | |
| 换刀时间（刀具至刀具） | 1.57秒 | |
| 精度 | 定位精度 | ≤0.005 mm |
| 重复定位精度 | ≤0.003 mm | |
| 所需动力源 | 气压源 | 6Kgf/cm² |
| 电压源 | 3x380,25kVA | |
| 机床尺寸 | 占地面积 | 3620 x 2780 x 3470mm（4184 x 2780 x 3470mm含链式排屑器） |
| 机床重量 | 11700kg | |
工件材质：COLLEX HQ(HRC50)
加工刀具：D3R0.2
主轴转速：50000RPM
精加工时间：22h27min
工件尺寸：193*127*14mm
工件材质：S136ESR
加工刀具：R1
主轴转速：50000RPM
精加工时间：20h
工件尺寸：60*40*35mm
工件材质：S136ESR
加工刀具：PCD-R1
主轴转速：50000RPM
精加工时间：15h50min
工件尺寸： 48*47*33.5 mm
工件材质：2343ESR
加工刀具：CBN-R0.15
主轴转速：55000RPM
精加工时间：18h6min
工件尺寸：229*54*86mm
工件材质：S136ESR
加工刀具：R0.5
主轴转速：20000RPM
精加工时间： 25h
工件尺寸：50*50mm
工件材质：S136ESR
加工刀具：CBN-R0.1
主轴转速：50000RPM
精加工时间：7h25min
工件尺寸：36*16.6*7.5mm
